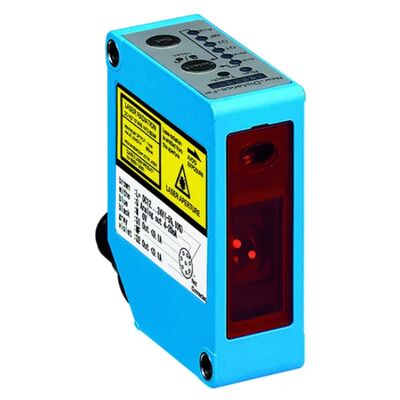

Repetir precisão 30 micrómetros Sensor óptico SICK OD2-P120W60I2

Lugar de origem	Alemanha
Marca	SICK
Número do modelo	UM18-218161101
Quantidade de ordem mínima	1
Preço	INQUIRY
Detalhes da embalagem	Original
Tempo de entrega	Em estoque/1-3 dias
Termos de pagamento	T/T
Habilidade da fonte	99+

Detalhes do produto

Ordem não	6036625	Tipo de produto	Sensor óptico de deslocamento a laser
Série	Sensor de distância em miniatura OD2	Faixa de medição	60 ~ 180mm
Distância da referência	120 milímetros	Precisão de repetição	30 μm
Erro de linearidade	±120 μm	Peso	Aproximadamente 25g
Destacar	Sensor óptico SICK OD2-P120W60I2 , Sensores industriais SICK OD2-P120W60I2

Deixe um recado

Descrição de produto

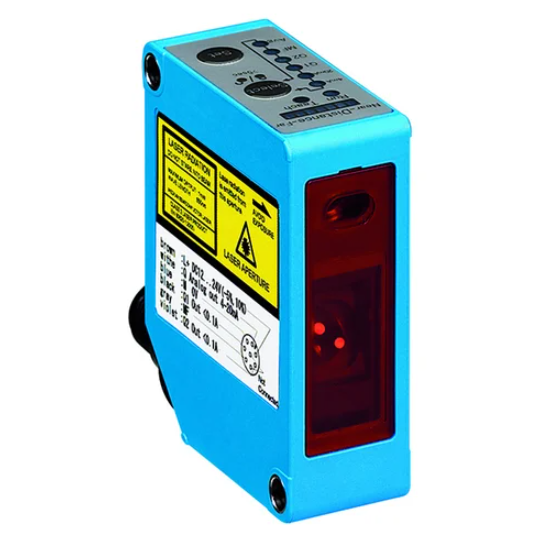

SICK OD2-P120W60I2 Sensor de Deslocamento Óptico.

Introdução ao sensor de deslocamento SICK OD2-P120W60I2

OSICK OD2-P120W60I2(Número de encomenda: 6036625) é um sensor de deslocamento óptico de alto desempenho da famosa série OD Value,concebido para medição precisa de distâncias sem contacto em ambientes industriais exigentesEste sensor rectangular compacto combina tecnologia avançada a laser com uma construção robusta para fornecer medições fiáveis e repetíveis numa ampla gama de materiais e superfícies.

Quer precise monitorizar os níveis de enchimento, verificar o alinhamento das peças, ou posicionar componentes com precisão a nível de micrômetros,O OD2-P120W60I2 oferece o desempenho e a flexibilidade para otimizar os seus processos automatizados.

Características principais e especificações técnicas

Métricas fundamentais de desempenho

Especificações	Valor
Faixa de medição	60 mm a 180 mm (nominal 120 mm ± 60 mm)
Tipo de saída	4-20 mA de saída de corrente + 2 x saídas digitais PNP
Repetitividade	30 μm (em condições normais)
Linearidade	± 120 μm (em condições normais)
Tempo de resposta	≥ 1 ms
Frequência de medição	≤ 2 kHz

Vantagens técnicas

Laser vermelho visível classe 2(IEC 60825-1:2014) para operação segura e fácil alinhamento
Design compacto(20 mm x 40 mm x 15 mm) para instalações com espaço limitado
Classificação de proteção IP67para utilização à prova de poeira e à prova de água em ambientes industriais adversos
2 m de cabo integradopara montagem e ligação flexíveis
Definição do valor médio(1 ¢ 64x) para melhorar a estabilidade da medição
Ajuste automático da sensibilidadepara lidar com condições de superfície variadas
Resultados analógicos ensináveispara instalação rápida e fácil
Outputes digitais inversíveispara integração versátil nos sistemas de controlo

Como funciona: Tecnologia avançada de deslocamento óptico

O SICK OD2-P120W60I2 utiliza princípios de medição do tempo de voo para determinar a distância de um objeto com uma precisão excepcional.5 mm de tamanho do ponto a 120 mm de distância) que se reflete da superfície alvoMedindo o tempo que a luz leva para viajar para o objeto e de volta,O sensor calcula a distância exata e converte-a num sinal analógico proporcional de 4-20 mA e duas saídas digitais PNP.

Este método de medição sem contacto elimina o desgaste associado aos sensores de contacto físico, garantindo uma longa vida útil e um desempenho constante mesmo em aplicações de ciclo elevado.

Aplicações: Soluções versáteis para desafios industriais

O OD2-P120W60I2 se destaca numa ampla gama de aplicações industriais em vários setores:

Fabricação e montagem

Posicionamento preciso: Robôs-guia para instalação de pára-brisas, colocação de componentes e operações de distribuição
Monitoramento do nível de preenchimento: Verificar os níveis de líquido ou de material a granel nos recipientes e em palangres
Alinhamento das peças: Verificar o correcto posicionamento dos componentes durante os processos de montagem
Controlo de folhas duplas: Detecção de camadas múltiplas durante as operações de alimentação de folhas

Robótica e Automação

Posicionamento da pinça: Garantir a colocação exacta das ferramentas e peças de trabalho
Alinhamento do carrinho: Manter o posicionamento preciso das peças em movimento nos sistemas automatizados
Posicionamento da revista: Optimize o manuseio de painéis solares, componentes eletrônicos e outros itens delicados

Controle e inspecção da qualidade

Monitorização da altura: Medir e verificar as dimensões dos componentes ópticos, das peças fundidas e das peças usinadas
Medição da espessura da película: Monitorização do resto da película em máquinas de enrolar
Monitorização do molde de lingotes: Assegurar a ejecção adequada dos lingotes nos processos de fundição

Instalação e configuração: integração rápida para resultados imediatos

O OD2-P120W60I2 é concebido para instalação e configuração simples:

Instalação: O projecto do chassis permite a fixação segura em qualquer orientação
Fornecimento de energia: Funciona a 12 ⋅ 24 V de corrente contínua para compatibilidade com sistemas de energia industrial normalizados
Conexão: um cabo integrado de 2 m simplifica a ligação aos sistemas de controlo
Instrução: Configuração intuitiva através de entrada multifuncional para funções de apagamento do laser, de aprendizagem externa e de disparo
Configuração: Ajustar as definições dos valores médios e os parâmetros de saída para corresponderem aos requisitos específicos da aplicação

Por que escolher SICK OD2-P120W60I2?

Confiabilidade comprovada pela indústria: Os mais de 70 anos de experiência em sensores da SICK garantem desempenho e durabilidade a longo prazo
Precisão incomparávelRepetitividade de 30 μm permite um controlo de processo de elevada precisão
Integração flexível: Opções de saída múltiplas e funções de ensino adaptam-se aos diversos requisitos do sistema
Construção robusta: Proteção IP67 resistente ao pó, à umidade e a condições de funcionamento adversas
Solução econômica: Reduz os custos de paragem e manutenção em comparação com os sistemas de medição baseados em contacto

Especificações técnicas (detalhes completos)

Categoria	Especificações
Mecânico	- Material de construção: plástico - Dimensões: 20 mm x 40 mm x 15 mm - Peso: 25 g (aprox.) - Tipo de ligação: cabo de 2 m
Eletrodomésticos	- Voltagem de alimentação: 1224 V DC - Consumo de corrente: ≤ 50 mA - Corrente de saída: 420 mA (análogo), 100 mA max por saída PNP
Ambiente	- Temperatura de funcionamento: -10°C a +40°C - Temperatura de armazenamento: -25°C a +70°C - Classificação de protecção: IP67 (IEC 60529)
Características do laser	- Tipo: laser vermelho visível - Classe de laser: 2 (IEC 60825-1:2014) - comprimento de onda: 650 nm - Dimensão da mancha de luz: 1 mm x 1,5 mm (a uma distância de 120 mm)

Informações de encomenda

Número da parte: OD2-P120W60I2 (6036625)
Acessórios: Suportes de montagem, tampas de protecção e cabos de prolongação disponíveis separadamente

Conclusão

OSICK OD2-P120W60I2O sensor de deslocamento óptico oferece a precisão, confiabilidade e flexibilidade necessárias para otimizar processos industriais em aplicações de manufatura, robótica e controle de qualidade.Com a sua tecnologia de medição sem contacto, construção robusta e fácil integração, este sensor é um excelente investimento para as empresas que procuram melhorar a eficiência, reduzir custos e melhorar a qualidade do produto.
