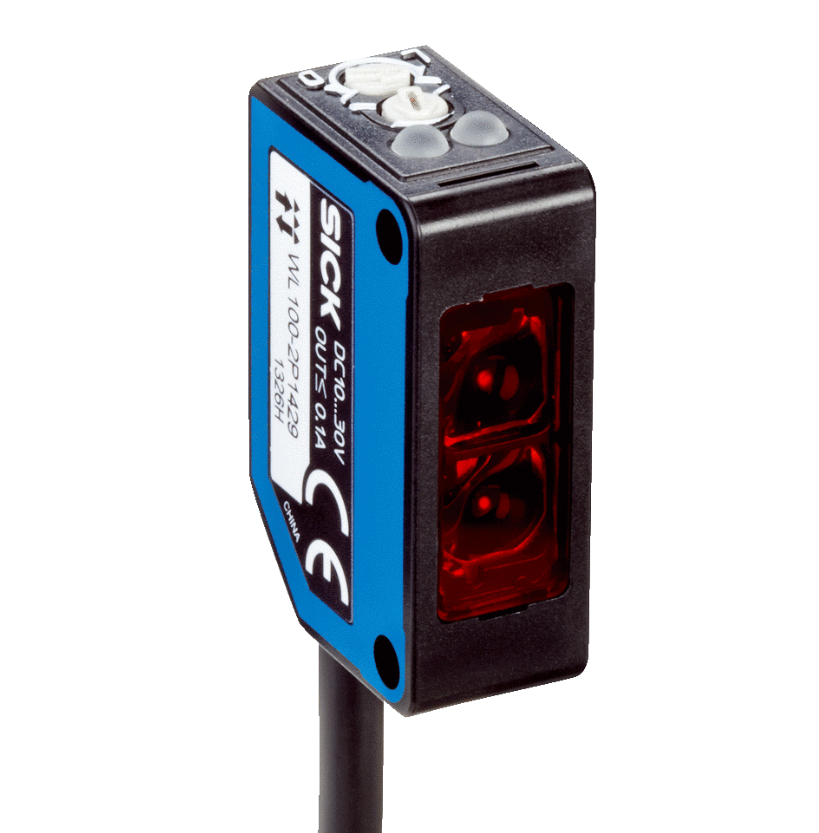

SICK WL100-2N1439 para detecção de objetos em sistemas industriais de automação e controlo

  • SICK WL100-2N1439 For Object Detection In Industrial Automation And Control Systems
Lugar de origem Alemanha
Marca SICK
Número do modelo WL100-2N1439
Quantidade de ordem mínima 1
Preço INQUIRY
Detalhes da embalagem Original
Tempo de entrega Em estoque/1-3 dias
Termos de pagamento T/T
Habilidade da fonte 99+
Detalhes do produto
Ordem não 6052357 Tipo de produto Sensor fotoelétrico retrorreflector
Série Série W100-2 Fonte de luz LED vermelho visível
Comprimento do cabo 2m Dimensão 11×31×20mm
Grau de proteção IP67
Destacar

Sensores industriais DOENTES WL100-2N1439

,

sensores industriais DOENTES para detecção de objetos
Deixe um recado
Descrição de produto

Sensor fotoelétrico retrorrefletivo SICK WL100-2N1439 | Solução de automação industrial em miniatura

Visão geral do produto



ODOENTE WL100-2N1439(Nº de pedido 6052357) é um sensor fotoelétrico retrorrefletivo compacto da série W100-2, projetado para detecção confiável de objetos em aplicações de automação industrial. Combinando um11mm x 31mm x 20mmformato miniatura com uma poderosa faixa de detecção de0,01m a 7,2m(máx.) usando o refletor P250, este sensor oferece desempenho excepcional em ambientes com espaço limitado.
Apresentando tecnologia avançada de lente dupla e fonte de luz LED vermelha visível, o WL100-2N1439 fornece detecção consistente de diversos objetos enquanto minimiza falsos disparos. Com umFrequência de comutação de 1.000 HzeTempo de resposta ≤0,5 ms, garante detecção precisa mesmo em linhas de produção de alta velocidade.

Principais recursos e benefícios



Recurso Beneficiar
Tecnologia Retrorrefletiva Instalação simplificada com montagem de sensor único e refletor, eliminando problemas de alinhamento de sensores de feixe direto
Design ultracompacto A largura de 11 mm cabe em espaços apertados em máquinas e células de automação
Ampla faixa de detecção Alcance máximo de 0,01m a 7,2m (refletor P250) acomoda diversas distâncias de aplicação
Desempenho de alta velocidade Frequência de comutação de 1.000 Hz e tempo de resposta ≤0,5 ms para objetos em movimento rápido
Configuração flexível Comutação claro/escuro selecionável através de interruptor rotativo; potenciômetro de ajuste de sensibilidade
Construção Robusta Classificação de proteção IP67 resiste a ambientes industriais agressivos (poeira, jatos de água)
Saída NPN Corrente máxima de 100mA para controle direto de pequenas cargas; polaridade reversa e proteção contra curto-circuito
Pacote Econômico Inclui suporte de montagem BEF-W100-A e refletor P250 para instalação imediata

Especificações Técnicas



Parâmetro Valor
Número do modelo WL100-2N1439 (pedido nº 6052357)
Princípio de Função Sensor fotoelétrico retrorrefletivo com lente dupla
Faixa de detecção 0,01m a 5,5m (padrão), 0,01m a 7,2m (máx. com refletor P250)
Fonte de luz LED vermelho visível (comprimento de onda de 632 nm, vida útil de 100.000 horas a 25°C)
Tamanho do ponto de luz Ø 280mm a 4m de distância
Fonte de energia 10-30 VCC (ondulação ±10%), consumo de corrente de 30mA (sem carga)
Tipo de saída NPN (corrente de saída máxima de 100mA)
Modo de comutação Comutação claro/escuro (selecionável através do interruptor rotativo)
Tempo de resposta ≤ 0,5ms (carga resistiva)
Frequência de comutação 1.000 Hz (proporção claro/escuro de 1:1)
Conexão Cabo de PVC de 3 fios, 2 m de comprimento, área do condutor de 0,18 mm²
Dimensões 11 mm (L) x 31 mm (A) x 20 mm (P)
Montagem Furos roscados M3 para instalação segura
Material da Habitação Plástico ABS/PC/POM; lente: plástico PMMA
Classificação de proteção IP67 (à prova de poeira, resistente a jatos de água)
Temperatura operacional -25°C a +55°C
Temperatura de armazenamento -40°C a +70°C
Segurança MTTFD 954 anos; circuitos de proteção: polaridade reversa, polaridade reversa de saída, sobrecorrente/curto-circuito

Aplicativos



O SICK WL100-2N1439 se destaca em uma ampla gama de aplicações industriais:
  1. Manuseio de materiais: Detecção de objetos em correia transportadora, contagem de pacotes, detecção de paletes
  2. Máquinas de embalagem: Detecção de etiquetas, rastreamento de filmes na web, verificação de presença de caixas
  3. Linhas de montagem automatizadas: Verificação de presença/ausência de componentes, verificação de posição
  4. Indústria de impressão e papel: Detecção de folha, monitoramento de quebra de banda
  5. Fabricação de Eletrônicos: Detecção de PCB, confirmação de posicionamento de componentes
  6. Alimentos e Bebidas: Detecção de garrafas/latas, monitoramento do nível de enchimento do recipiente
  7. Automação de Armazém: Sistemas de coleta de lixo, verificação de local de armazenamento

Instalação e configuração



  1. Montagem: Use o suporte BEF-W100-A incluído ou parafusos M3 para instalação direta
  2. Colocação do refletor: Posicione o refletor P250 (incluído) em frente ao sensor, garantindo uma linha de visão desobstruída
  3. Ajuste de sensibilidade: Use o potenciômetro de 270° para definir a faixa de detecção ideal
  4. Seleção do modo de comutação: Defina a operação claro/escuro através do interruptor rotativo (L=luz acesa, D=escuro acesa)
  5. Fiação: Conecte à fonte de alimentação de 10-30 VCC (fio vermelho +, fio preto -, saída de fio marrom)
  6. Verificação: Verifique os indicadores LED verde (alimentação) e LED laranja (saída) para operação adequada

Vantagens sobre os concorrentes



  • Design que economiza espaço: A largura de 11 mm é significativamente menor do que muitos sensores concorrentes, permitindo a instalação em espaços apertados
  • Alcance estendido: O alcance máximo de detecção de 7,2 m excede os sensores miniatura padrão
  • Desempenho confiável: A tecnologia de lente dupla minimiza a diafonia óptica e garante uma detecção estável
  • Eficiência de custos: Inclui acessórios essenciais (suporte, refletor) sem custo extra
  • Fácil Integração: Configuração simples com indicadores claros e controles de ajuste
  • Construção Durável: A proteção IP67 garante longevidade em condições industriais adversas

Informações de compra



Detalhes do pedido:
  • Modelo: DOENTE WL100-2N1439
  • Número do pedido: 6052357
  • Acessórios incluídos: Suporte de montagem BEF-W100-A, refletor P250
  • Garantia: 12 meses a partir da data da compra
Peças sobressalentes recomendadas:
  • Refletores P250 adicionais (Nº de pedido 5304812)
  • Suporte de montagem no piso BEF-W100-B (Nº de pedido 5311521)
  • Conectores STE-0803-G M8 de 3 pinos (Nº de pedido 6037322)
Por que escolher a SICK? A SICK é líder global em inteligência de sensores, fornecendo soluções inovadoras para automação industrial desde 1946. O WL100-2N1439 se beneficia de décadas de experiência da SICK em tecnologia de detecção fotoelétrica, garantindo desempenho confiável e longa vida útil.
