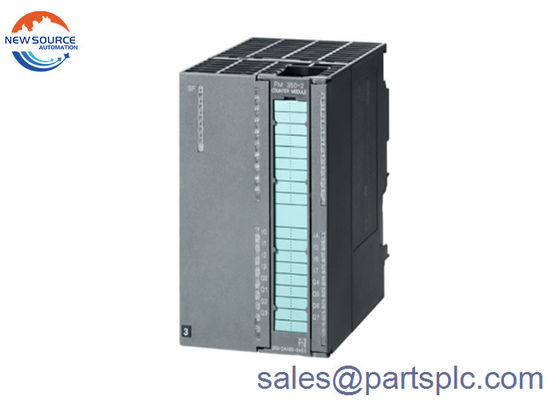

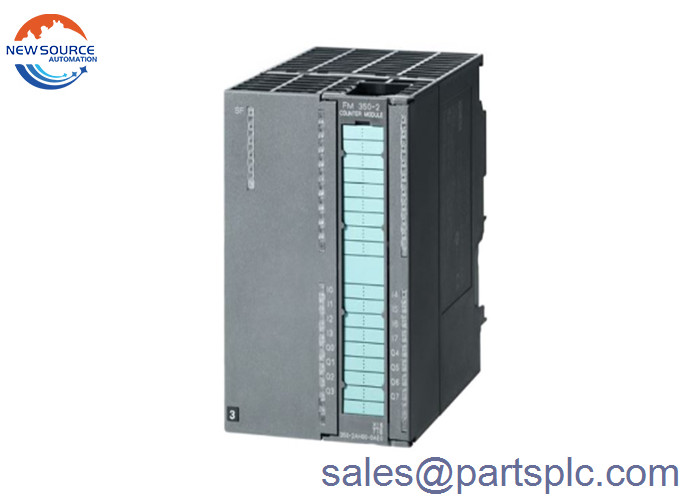

Siemens 6ES7350-2AH01-0AE0 Módulo contador Simatic S7 300 6ES7 350-2AH01-0AE0

6ES7350-2AH01-0AE0

SIMATIC S7-300, Modulo de contador FM 350-2, 8 canais, 20 kHz, codificador de 24 V para contagem, medição de frequência, medição de velocidade, medição de duração do período, dosagem incl.Pacote de configuração e documentação electrónica em CD-ROM

Tensão de alimentação
Voltagem auxiliar 1L+, voltagem de carga 2L+
● Valor nominal (DC) 24 V
● alcance permitido, limite inferior (DC) 20,4 V
● amplitude permitida, limite superior (DC) 28,8 V
Corrente de entrada
de tensão de carga L+ (sem carga), máximo 150 mA
de 5 V de corrente contínua a partir de um autocarro do plano traseiro, máximo 100 mA
Fornecimento de codificador
Fornecimento de codificadores NAMUR
● 8,2 V Sim
● Corrente de saída, máximo 200 mA
Perda de potência
Perda de potência, tipo 10 W
Entradas digitais
Número de entradas digitais 8
Número de entradas NAMUR 8
Funções 1 cada uma para arranque/paragem da porta
Voltagem de entrada
● para sinal "0" -3 a +5V
● para o sinal "1" de 11 a 30,2 V
Corrente de entrada
● para o sinal "0", max. (corrente de quiescência admissível) 2 mA
● para o sinal "1", tipo 9 mA
Retardo de entrada (para o valor nominal da tensão de entrada)
para entradas normalizadas
∆ a 0 a 1 μs, no máximo 50 μs
Comprimento do cabo
● blindado, até 100 m
Outputes digitais
Número de saídas digitais 8
Proteção contra curto-circuito Sim
Limitação da tensão de desligamento por indução a L+ (-40 V)
Voltagem de saída
● para o sinal "1", min. L+ (-0,8 V)

● para o sinal "1", valor nominal 0,5 A
● para o sinal "0" corrente residual, máximo 0,5 mA
Retardo de saída com carga resistiva
● 0 a 1, no máximo 300 μs
Frequência de comutação
● com carga resistiva, máximo 500 Hz
● com carga indutiva, máximo 0,5 Hz
Corrente total das saídas (por grupo)
Instalação horizontal
- até 40 °C, no máximo 4 A
- até 60 °C, no máximo 2 A
todas as outras posições de montagem
- até 40 °C, no máximo 2 A
Comprimento do cabo
● blindado, até 600 m
● sem blindagem, máximo 100 m
Codificador
Codificadores ligáveis
● Codificador incremental (assimétrico) Sim
● Inicial de 24 V Sim
● Elemento direccional de 24 V Sim
● NAMUR encoder Sim
● Sensor de dois fios Sim
Código NAMUR
● Sinais de entrada para a norma DIN 19 234
● Corrente de entrada para sinal "0", máximo 1,2 mA
● Corrente de entrada para o sinal "1", min. 2,1 mA
● Retardo de entrada, no máximo 50 μs
● Frequência de entrada, no máximo 20 kHz
● Comprimento do cabo, protegido, máximo 100 m
Interrupções/diagnóstico/informações de estado
Função de diagnóstico Sim; Informações de diagnóstico legíveis
Alarmes
● Alarme de diagnóstico Sim; Parametrizavel
● Interrupção de hardware Sim; Parametrizavel
Indicação de diagnóstico LED
Erro de grupo SF (vermelho) Sim
Contador
Número de entradas do contador 8; 32 bits ou ±31 bits
Entrada de contador 24 V
● Voltagem de entrada para sinal "0" -3 a +5V
● Tensão de entrada para sinal "1" 11 a 30,2 V
● Corrente de entrada para sinal "1", tipo 9 mA
● Frequência de contagem, no máximo 20 kHz; codificador incremental: 10 kHz
Separação potencial
Entradas digitais de separação potencial
● entre os canais e o bus do plano de fundo Sim; e blindagem
Saídas digitais de separação potencial
● entre os canais e o bus do plano de fundo Sim; e blindagem
Contador de separação potencial
● entre os canais e o bus do plano de fundo Sim; e blindagem
Método de ligação
Conector frontal 1x 40 pin
Dimensões
Largura 80 mm
Altura 125 mm
Profundidade 120 mm
