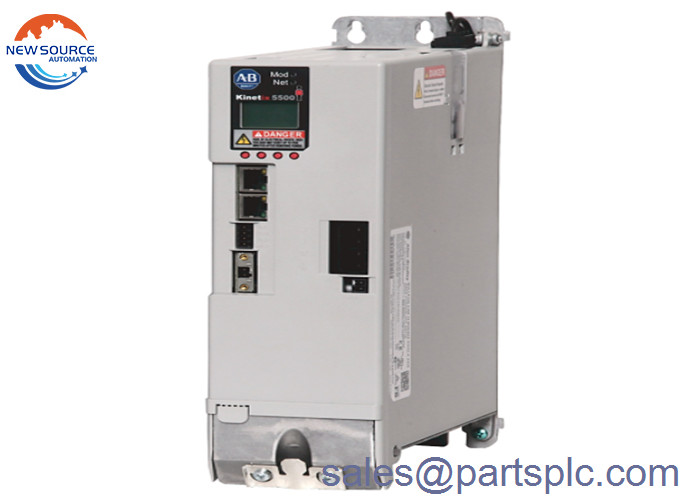

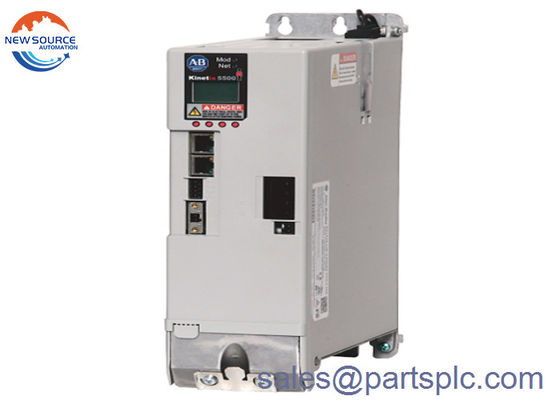

2198-H070-ERS2 Servo Drive Parte do sistema de controlo de movimento Kinetix 5500

2198-H070-ERS2 Servo Drive Parte do sistema de controlo de movimento Kinetix 5500

2198-H070-ERS2

O 2198-H070-ERS2 é um servo drive Kinetix 5500.Este servo drive é projetado para atender aos requisitos de custo-eficácia, como escalabilidade para futuras melhorias com suporte a controladores modernos para integração diretaOs controladores compatíveis são a plataforma Logix Programmable Automation Controller (PAC), na qual os parâmetros do acionamento podem ser diretamente ligados ao controlador CompactLogix, ControlLogix e GuardLogix.

A integração com a plataforma Logix é denominada integração de primeira linha. Communication between controller(s) and the 2198-H070-ERS2 is implemented over Ethernet communication network as the 2198-H070-ERS2 is provided with dual Ethernet communication interface that supports linear and Device Level Ring (DLR) topology.

O 2198-H070-ERS2 tem um requisito de tensão de alimentação de entrada de 195-264 VAC, 3 fases com entrada nominal de 240 VAC e 324-528 VAC, 3 fases com entrada nominal de 480 VAC.Tem parâmetros de saída de autocarro de 22.50 Uma potência contínua e uma potência máxima de 67,5 A, enquanto a potência de saída contínua é de 7,2 kW @ 230 Vrms, 3-Fase e 14,9 kW @ 480 Vrms, 3-Fase.Os valores de saída aplicáveis ao motor incluem corrente de saída contínua de 23.0 A e corrente de saída máxima de 81,3 A, enquanto a potência de saída aplicável ao motor é de 7,0 kW @ 195-264 Vrms, 3-Fase e 14,6 kW @ 324-528 Vrms, 3-Fase.

O 2198-H070-ERS2 está equipado com proteção contra sobrevoltagem e subvoltagem de autocarro, bem como detecção de corrente de curto-circuito.A sobrevoltagem do autocarro é detectada a 440 VDC @ 240 VAC e a 810 VDC @ 480 VAC, enquanto a subvoltagem do autocarro é desencadeada a 138 VDC @ 240 VAC e a 275 VDC @ 480 VAC.Corrente de curto-circuito é de 200.000 A, simétrica.

O 2198-H070-ERS2 é um servo drive Kinetix 5500 com funções de segurança integradas.que requerem menos espaço no painel e apenas um cabo pode ser usado para simplificar a fiação do sistemaOferece alto desempenho e escalabilidade a um baixo custo com os enrolamentos do motor combinados com as classificações de acionamento, proporcionando um dimensionamento do sistema mais eficiente.O 2198-H070-ERS2 também tem duas portas Ethernet, permitindo o suporte a topologias lineares e DLR (Device Level Ring).A capacidade de executar os motores de indução e servo em uma plataforma de acionamento simplifica ainda mais a operação e a manutenção do sistema.

A unidade 2198-H070-ERS2 requer uma tensão de entrada AC de 3 fases 190 - 528V a uma frequência de 47 - 63 Hz. Tem corrente de entrada AC principal de 23,7A, entrada máxima de 60A (0-pico) e corrente de entrada AC de pico de 71,1A.Tem corrente de saída contínua e de pico de 23A e 57.5A em valores RMS (raiz média quadrada) e 32.5 e 81.3 em valores de pico 0, respectivamente. pesa 9 libras e tem uma dimensão de 3.35 x 8.9 x 11.57 polegadas.Tem uma eficiência de 97% com absorção de energia capacitiva de 104.87 J. O 2198-H070-ERS2 oferece uma ligação de autocarro comum AC/DC inovadora para aplicações de múltiplos eixos.Os recursos de segurança integrados permitem a integração completa do projeto em aplicações Logix Designer para movimento, controlo e segurança.
