Peça do módulo da linha central de Allen Bradley 2198-D012-ERS3 do sistema servo dos ethernet I/P 5700 de Kinetix

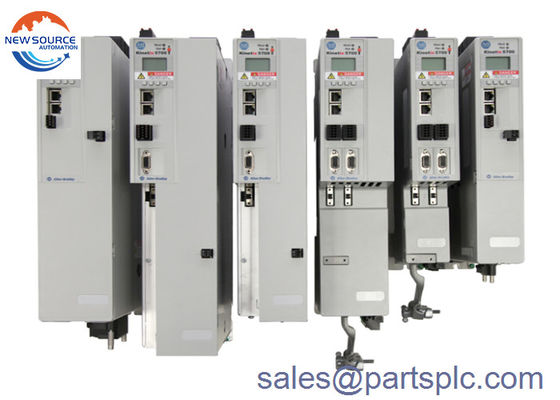

2198-D012-ERS3 Módulo de eixo Parte do Servo-Sistema Kinetix Ethernet I/P 5700

2198-D012-ERS3

O 2198-D012-ERS3 é um servo drive Kinetix 5700 de dois eixos.Incorpora a unidade com um recurso de segurança integrado e com fio rígido que possui uma função de desligamento de binário seguro (STO) e classificações de segurança SIL CL3 e PLeEle também fornece suporte para Hiperface e DSL encoder feedback. Suas portas Dual Ethernet fornecem suporte para ambos linear e nível de anel (DLR) topologias.Ele usa um único fio e comissão sem sintonização, simplificando a instalação e poupando espaço.

A unidade 2198-D012-ERS3 tem uma largura de módulo de 55 mm. Tem dimensões de 9,92 x 2,17 x 14,09 polegadas e pesa 9,17 libras. Tem uma corrente contínua e de pico de saída de 5A e 12.5A nos valores RMS (raízes médias do quadrado) e 7A e 17.6A em valores de pico 0 respectivamente. Potência de saída contínua a 324 - 528 V RMS, trifásica é de 3,4 kW. Tem uma frequência PWM de 4 kHz e capacitância interna de 165 °F.

O servo-acionamento 2198-D012-ERS3 tem um design simples, potente e compacto para máquinas que exigem grandes contagens de eixos e maior potência.A unidade tem uma função de movimento e segurança integrada através da rede EtherNet/IP facilitando o seu uso em máquinas grandesCom o seu controlo motor de alto desempenho e menos tempo de integração, encontra aplicação em várias indústrias, tais como bebidas, máquinas de fraldas, máquinas de sacos, máquinas de construção de pneus, carregadores de bandejas,etc..

O 2198-D012-ERS3 é projetado para freqüência de loop de velocidade máxima de 400 Hz, freqüência de loop de corrente de 1000 Hz, enquanto a freqüência de modulação de largura de pulso (PWM) do módulo é de 4 kHz.Este módulo tem uma medida física de 9.92 x 2.17 x 14.09 polegadas ou 252 x 55 x 358 mm enquanto pesa 9.17 lbs ou 4.16 kg.

Sendo parte do servo-sistema Kinetix 5700 Ethernet I/P, suporta movimento integrado através de Ethernet I/P e está equipado com uma porta de comunicação Ethernet dupla para interfaçar com o liner,topologias de estrelas e anéisEstas interfaces de comunicação incorporadas podem ser utilizadas com os switches Ethernet Stratix ou de terceiros.O Kinetix 5700 suporta a função de desligamento de torque seguro (STO) como o dispositivo de segurança integrada e ajuste avançadoCom a utilização do inversor de eixo duplo 2198-D012-ERS3, o tempo de comissionamento e de ajuste é reduzido e as mecânicas desconhecidas são compensadas.
