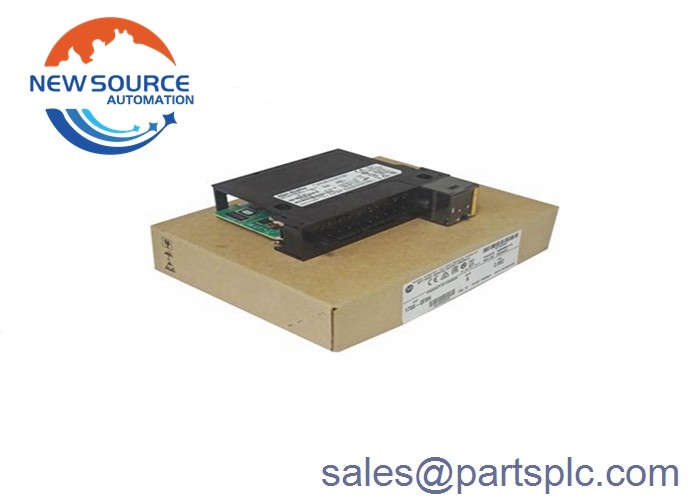

Novo 1756-OF8H SER lacrado de fábrica Um módulo de saída analógica ControlLogix HART

1756-OF8H

O 1756-OF8H é um módulo de saída analógico da plataforma de controle ControlLogix. Este módulo possui principalmente oito (8) canais de saída de tensão ou corrente,com uma tensão de saída de 10 V ou mais, mas não superior a 50 V,O 1756-OF8H tem uma resolução de módulo de 15-16 bits em todas as faixas de sinal.Método de conversão de monotonicidade sem códigos em falta com formato de dados de modo inteiro (esquerda justificada)Este módulo é instalado num chassi ControlLogix 1756 e ocupa apenas um único slot.Pode funcionar como um módulo de IO local e um componente de módulo de I/O remotoPara a terminação de fios de sinal, este módulo vem com um bloco de terminal removível (RTB). Este RTB pode ser substituído por 1756-TBNH ou 1756-TBSH com chaveamento mecânico RTB definido pelo usuário.O tamanho do fio aplicável quando é utilizado o 1756-TBNH é 0.33-2.1 mm2 (22-14 AWG) para conexão de fio único e 0.33...1.3 mm2 (22...16 AWG) para conexão de fio duplo. 1756-TBSH suporta apenas conexão de fio único e foi projetado para fio 0.33...1.Tamanho do fio de 3 mm2 (22...16 AWG)O 1756-OF8H tem uma tensão de isolamento contínuo de 50V. O isolamento do módulo é entre os canais de saída para o plano de fundo apenas.Além disso,, o tempo de detecção de circuito aberto do módulo está disponível apenas para a configuração de corrente enquanto a proteção máxima contra sobrevoltagem for de +/- 24 VDC.

O módulo de saída analógica de tensão/corrente ControlLogix 1756-OF8H é um módulo de saída analógica que possui 8 saídas de tensão ou corrente com um único modem HART por módulo.Tem um intervalo de sinal de tensão/corrente selecionável de -10.4336-10.4336V e 0-21.2916mA. O 1756-OF8H tem uma classificação de saída global de +/- 10V ou 0-20mA e uma resolução de sinal de 15-16 bits para todos os intervalos.Também tem um fluxo de corrente de 230 mA @ 5.1 VDC e 230 mA @ 24 VDC, potência total do plano de fundo de 6,54 W. Tem uma dissipação térmica de 16,78 BTU/h e uma dissipação de potência de 4,92 W.O 1756-OF8H tem uma tensão de isolamento de 50V com isolamento básico testado a 1500V AC por 60s entre os canais de saída e o plano de fundo.

O 1756-OF8H, ao contrário de outros módulos de E/S analógicos, oferece Detecção de Circuito Aberto e tem um tempo de detecção de circuito a um valor que deve ser definido abaixo de 0,1 mA.O tempo de estabilização sem HART é pouco inferior a 23 ms., e abaixo de 37ms com HART e seu tempo de estabilização de tensão é de 8,5ms a 95% com cargas resistivas.15% (atual) e o seu intervalo de calibração padrão é de cerca de 12 mesesO 1756-OF8H tem uma deriva de deslocamento de 100 V/deg C. ou 200nA/deg C. e o módulo tem um erro global do módulo de 0,15% (voltagem) ou 0,3% (corrente).e código de temperatura CEIA temperatura operacional do 1756-OF8H ̇ varia entre 0 ° C e 60 ° C a uma umidade relativa não condensante de 5-95%.




Os nossos principais produtos

1 (USA AB) série de produtos: 1756-IB32, 1769-OF5, 1747-L552, 1746-OW8, 1785-L60B, 1756-L73S

2 Produtos Schneider (França): 140CPU65160, 140CPU31110, 140CPU11302, 140CPU21304, 140CPU67160, 140CPU53414A

3 Série de produtos da General Electric (EUA): IC697ALG230, IC694MDL754, IC697MDL750, IC693MDL640, IC693CPU313

4 Série de produtos Ovation (EUA): 5X00226G02, 1C31222G01, 1C31179G02, 1C31150G01, 1C31194G03, 1C31192G01

5 Honeywell (EUA): CC-TDOR01, 8C-TDODA1, 8C-PAIMA1, CC-TAOX11, 8C-PAIH54, CC-PCNT01, 8C-PDISA1, 8C-PDILA1

6 Vendas ABB (Suécia): D0910S, AO920, AO810, 07KT98, 07KT97, CMA132 3DDE300412, DO820, DI920, DSQC663

7 Invensys Triconex (EUA): 4329, 4351B, 3008, 8311, 8310, 3501E, 4352A, 8305A, 3502E, 3504E, 3805E, 3503E

8 Sistema Invensys Foxboro Série I / A (EUA): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 Siemens (Alemanha): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208

Sobre a nossa equipa

A nossa empresa tem a sua sede em Xiamen, Fujian, China, e coopera directamente com a fábrica original; tem uma equipa de vendas profissional, o seu próprio apoio técnico de engenheiros,e bom serviço pós-venda; grande inventário, qualidade original do produto e entrega rápida. Estes nos ajudam a tornarmo-nos um forte apoiador dos nossos clientes, a fornecer soluções para os utilizadores finais e a assegurar lucros para os revendedores.

Embalagem e entrega

1) 100% novo e original selo de fábrica!

2) Garantia: 1 ano

3) Embalagem: embalagem original em caixas.

4)Duração de entrega: DHL,UPS,Fedex Express normalmente levam 3-10 dias úteis,depende do país para o qual é entregue.Em casos raros,os rigorosos procedimentos aduaneiros farão o tempo de entrega um pouco mais longo,Por favor, tenha paciência.

5) Todas as mercadorias serão testadas antes da expedição.
