Novo AB 1756-IF16 SER A lacrado de fábrica Módulo de entrada ControlLogix 16 Pt 1756IF16

1756-IF16

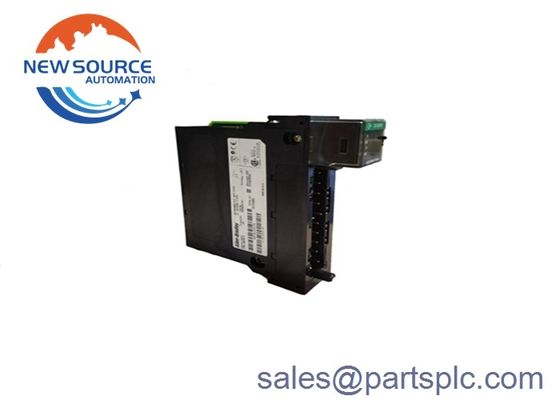

1756-IF16 é um módulo de entrada analógico ControlLogix. Este módulo aceita sinais de corrente e voltagem como ±10V, 0-10V, 0-5V e 0-20 mA.Este módulo suporta três (3) tipos de configuração de fiação de sinal, tais comoEntre as configurações de fiação suportadas, a fiação de extremidade única é a mais sensível aos ruídos e deve ser utilizada com sinais que tenham um terreno comum.Para uma maior sensibilidade ao ruído, método de fiação diferencial é usado, enquanto a fiação diferencial de alta velocidade é usada em sistemas que exigem atualizações rápidas de dados, em relação aos sinais de entrada.

Com cablagem de ponta única, o módulo torna-se um módulo de entrada analógico de 16 canais.o módulo é reduzido a um módulo de entrada analógico de oito (8) canais quando utilizado com cablagem diferencialAlém disso, o módulo torna-se um módulo de entrada analógico de quatro (4) canais quando o módulo é ligado como cablagem diferencial de alta velocidade.

As resoluções individuais 1756-IF16 são 320 μV/conta (15 bits + sinal bipolar) @ ±10.25V gama de entrada; 160 μV/conta (16 bits) @ 0-10.25V gama de entrada; 80 μV/conta (16 bits) @ 0-5.125V gama de entrada e 0.32 μA/conta (16 bits) @ 0-20.5 mA. Este módulo tem tempo de digitalização que varia, como 16-488 ms para um único fim; 8-244 ms com cablagem diferencial e 5-122 ms com cablagem diferencial de alta velocidade.Tem um circuito de conversão analógico-digital embutido usando o método Sigma-Delta. Os dados convertidos são armazenados seguindo o modo inteiro (esquerda justificada, complemento de 2 s) no formato de dados de ponto flutuante IEEE de 32 bits. Este módulo tem uma precisão calibrada melhor que 0.05% do intervalo para tensão de entrada e 00,15% do intervalo para entrada de corrente.

O 1756-IF16 pode ser ligado usando três métodos diferentes, dependendo dos requisitos do utilizador e da aplicação, tais como cablagem de extremidade única, cablagem diferencial,e cablagem diferencial de alta velocidadeO método de fiação de ponta única é melhor quando todos os dispositivos de entrada estão ligados a um terreno comum.que é então utilizado pelo módulo na geração de dados digitais para o controladorQuando as aplicações não têm um terreno comum ou podem ter pares de sinais separados, recomenda-se o uso do método de fiação diferencial.Este método de fiação é também para ambientes onde é necessária uma melhor imunidade ao ruídoOs canais num modo diferencial não estão completamente isolados uns dos outros.Um canal pode afetar a leitura de outro canal se múltiplos sinais de entrada diferenciais tiverem diferentes referências comuns de tensãoQuando isso acontece, os utilizadores devem ligar a entrada a diferentes módulos ou substituir o módulo não isolado por um módulo de entrada isolado.O método de fiação diferencial de modo de alta velocidade permite atualizações de dados mais rápidas possíveis.No entanto, são necessárias certas condições para que os utilizadores possam utilizar o modo de alta velocidade.quando, neste modo, apenas um de cada quatro canais do módulo pode ser utilizadoO consumo de energia do módulo 1756-IF16 é de 2,3 Watts e tem uma potência total de 2,33 Watts.

O consumo de corrente deste módulo a 5,1 Volts é de 150 mA, ou é de 65 mA a 24 Volts. A tensão e as classificações de corrente do backplane são de 5,1 Volts DC, 150 mA no máximo e 24 Volts DC 65 mA no máximo.A faixa de corrente de entrada é de 4 a 20 mA e a faixa de tensão de entrada é de -10 a 10 Volts e limitada a 100VA.3 watts e a dissipação de energia atual é 3A dissipação térmica para a tensão é de 7,84 BTU/hora e 13,3 BTU/hora para a corrente.
