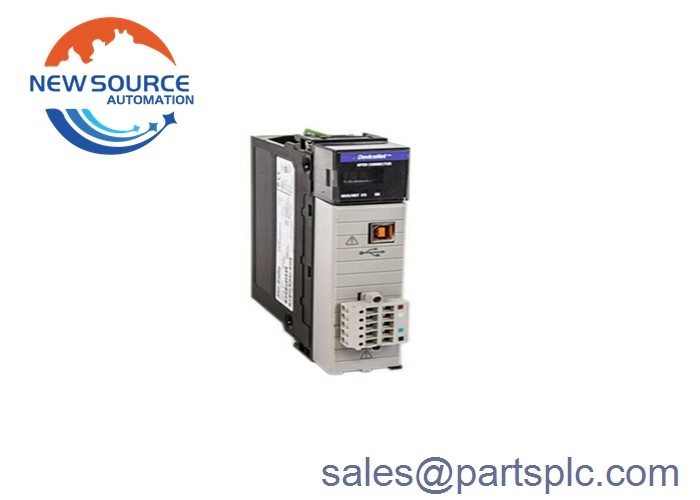

Novo módulo de escaneador de ponte 1756-DNB ControlLogix DeviceNet

1756-DNB

O módulo de interface 1756-DNB ControlLogix DeviceNet é um dispositivo de ponte DeviceNet projetado pela / Rockwell Automation.Uma rede DeviceNet de tipo aberto permite o estabelecimento de ligações entre dispositivos simples utilizados para requisitos especiais num ambiente industrialEstes dispositivos incluem dispositivos melhorados e diferentes componentes integrais, tais como computadores, controladores, sensores e atuadores.O princípio de funcionamento da rede DeviceNet inclui a utilização do protocolo CIP (Common Industrial Protocol) para controlar os sistemas e máquinas, recolhendo dados necessários para várias aplicações e configurando dispositivos industriais.O módulo de comunicação 1756-DNB tem taxas de comunicação DeviceNet de 125 kilobytes por segundo (500 metros no máximo), 250 kilobytes por segundo (máximo de 250 metros) e 500 kilobytes por segundo (máximo de 100 metros).Este módulo tem um máximo de 64 nós e apresenta uma tensão nominal de 11 a 25 volts DC CL 2/SELV.

O módulo possui um consumo de corrente de 400 mA a 5,1 Volts DC, um consumo de corrente de 0 mA a 24 Volts DC e um consumo de corrente DeviceNet a 24 Volts DC de 60 mA. O módulo 1756-DNB dissipa uma potência de 3.5 watts e a sua dissipação térmica é de 11O módulo ControlLogix com uma largura de fenda única tem uma localização baseada no chassi e pode ser instalado em qualquer fenda.A tensão de isolamento é de 50 volts (contínua) e inclui um tipo básico de isolamento e rede DeviceNet para backplane recursosO módulo ControlLogix 1756-DNB pode ser utilizado com diferentes modelos de chassis e diferentes variações de fontes de alimentação padrão/redundantes.A energia DeviceNet cumpre a directiva CE de baixa tensão LVD e as restrições ULPara estarem em conformidade com estas normas, os utilizadores devem seguir um certo conjunto de princípios que se referem aos tipos de fontes de alimentação.este módulo tem 1 conector de estilo aberto linear com 5 ou 10 pinosO 1756-DNB suporta a porta USB 2.0 e transfere dados a uma velocidade máxima de 12 megabits por segundo.A temperatura de funcionamento do módulo deve estar na faixa de 0 a 60 °C (32 a 140 °F)A temperatura de armazenamento pode estar entre -40 e 85 graus Celsius (-40 e 185 graus Fahrenheit).
