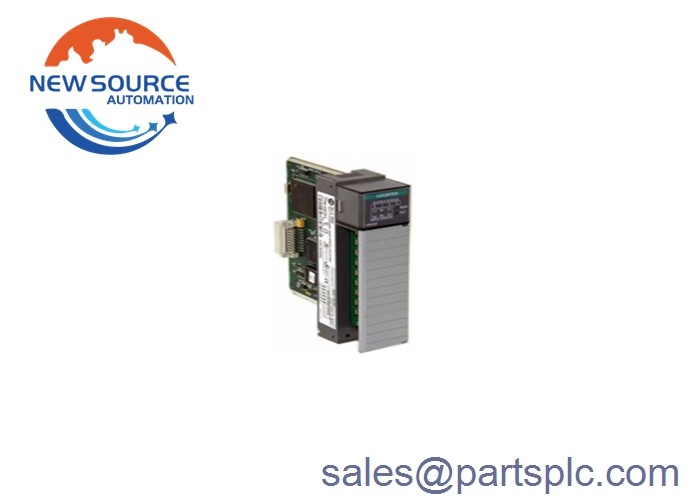

Allen Bradley 1746-HSCE2 SLC 500 módulo de entrada módulo de entrada de alta velocidade

1746-HSCE2

1746-HSCE2 Módulo de entrada SLC 500 Módulo de entrada de alta velocidade

1756-HSCE2 é um módulo de contador de alta velocidade multi-canal.Monitorização da posição e outras aplicações de alta velocidadeEste módulo é fornecido com ±A1, ±B1, ±Z1, ±A2, ±B2 e ±Z2 com gama de tensão de entrada de 4.2VDC a 12VDC e 10VDC a 30VDC.Ele também é fornecido com oito (8) saídas que é composto por quatro (4) virtual e quatro (4) real 5-30 saídas de abastecimento VDC.

Os canais de entrada deste módulo aceitam sinais com uma largura de pulso mínima de 475 ns, com uma separação de pulso mínima de 200 ns e uma frequência de entrada máxima de 1 MHz.Este módulo tem isolamento de plano de fundo de 1000V e isolamento de canal para saída de 500VCada canal do módulo tem um intervalo de tensão de entrada de 4,2 V dc a 12 V dc quando operado a 5 VDC e de 10 V dc a 30 V dc quando operado a 24 VDC.

As especificações de saída do módulo incluem uma faixa de tensão de saída de 5-30 VDC com corrente de saída máxima em estado de funcionamento por canal de 1,0 A, enquanto a corrente máxima em estado de funcionamento por módulo é de 2.0 A a 40°C e 1.5 A a 60 °C. A queda máxima de tensão em estado é de 0,5 V e a corrente máxima de vazamento fora de estado de 100 μA. O 1746-HSCES tem isolamento de plano de fundo de 1000 V e isolamento de saída para entrada de 500 V.

Este módulo pode ser configurado para realizar contagem em ambas as direções. Ele suporta até quatro (4) contadores de pulso ou dois (2) contadores de quadratura. Cada contador de módulo é capaz de contar até +/- 8,388,607Este módulo contador tem um processador dedicado ao processamento de sinais.Pode ser usado em todo o sistema SLC 500 e com o módulo 1747-ASB SLC Remote I/O Adapter (RIO) como componente RIO.

Os canais de entrada A e B são configuráveis para contar pulsos de ponta única para até 4 dispositivos de entrada.Isto permite uma maior fiabilidadeO canal de entrada Z lida com o armazenamento, retenção e redefinição dos dados do contador.Para evitar ruídos de alta frequência em sinais de baixa frequência, o utilizador deve eliminar o ruído com o cabo de entrada 1746-HSCE2 para afastar a corrente das fontes de ruído.
