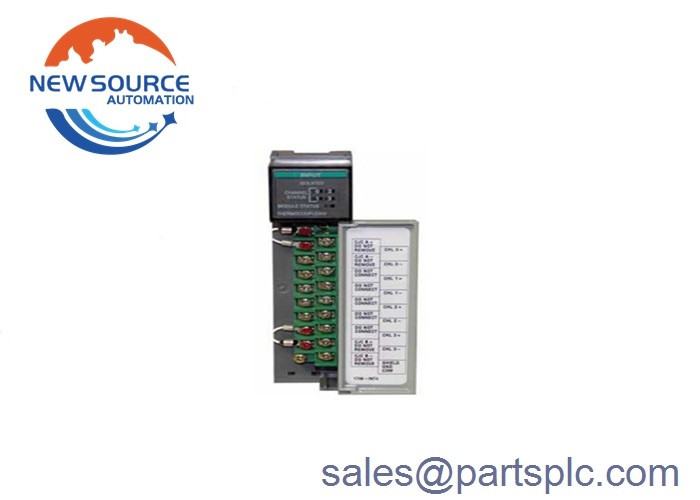

Allen Bradley 1746-INT4 SLC 500 Termocouple isolado / MV módulo de entrada analógico

1746-INT4

1746-INT4 SLC 500 Módulo de entrada analógico de termopares isolados/MV

1746-INT4 SLC 500 Thermocouple/mV Isolated Input Module by is an SLC 500 module which stores digitally-converted thermocouple and analog millivolt (mV) data for future retrieval by any SLC 500 processorTem quatro (4) canais de entrada para sensores de termocouple e mV. Tem uma corrente de 110 mA em 5V DC e 85 mA em 24V DC e uma potência global de 0,6W.Ele tem quatro (4) canais de entrada isolados individualmente que também estão isolados do plano de fundo e usa um método de conversão de modulação Sigma-Delta ADCUtiliza um filtro analógico com um filtro digital de baixa passagem e tem um modo de rejeição normal superior a 60 dB a 60 Hz entre terminais.Possui também um modo de rejeição comum superior a 120 dB entre as entradas e o chassi em terra com desequilíbrio de 1kΩ e tem uma largura de banda de canal de 8 HzO 1746-INT4 requer calibração de campo e deve ser calibrado pelo menos uma vez por ano.

Fornece isolamento testado a 1000V transiente ou 150V AC entre canal a canal e canal a plano de fundo.Possui 5 indicadores LED com 4 indicando o estado de cada canal e um indicando o estado do móduloPossui tipos de entrada de termopares B, C, D, E, J, K, N, R, S e T selecionáveis e entradas analógicas de 50-50 mV DC e 100-100 mV DC.Tem uma impedância de entrada superior a 10 Mega Ohms e oferece uma detecção de circuito aberto de 20nATem um tempo de resposta de passo de 600 ms no pior caso de circuito, e o módulo tem uma precisão geral que é dependente do tipo de entrada.A sua temperatura de funcionamento varia de 0 a 60 graus.. Celsius (32-140 graus Fahrenheit) a 5-95% de umidade não condensante e é certificado CE, CSA e UL.

O 1746-INT4 é um módulo de entrada analógico de termopares / mV de quatro canais.Este módulo é compatível com sensores de termopares Tipo C, D, J, K, T, E, R, S, B e N. Também pode ser utilizado com sinal mV com faixa de -100 a 100 mV DC.

Este módulo pode ser usado em aplicações com faixa de temperatura de -270 a 1820 graus Celsius.A tensão do sinal mV operacional é de -50 a 50 mV e -100 a 100 mV, que normalmente vem de transdutores de sinalEste módulo segue a linearização do termocouple do padrão IPTS68, NBS MN 125 e NBS MN 161.0... 70 °C (32...158 °F)Possui uma escala de temperatura selecionável pelo utilizador de °C ou °F e 0,1 °C ou 0,1 °F e uma escala de milivolts de 0,1 mV ou 0,01 mV.

Para uma operação segura, o módulo é também equipado com detecção de circuito aberto.A indicação da temperatura pode exibir o valor máximo de escala superior e inferior ou o valor Zero (0). This allows quick and visual evaluation of the quality of input signal received by the module which may be used by any Human Machine Interface (HMI) or Supervisory Control and Data Acquisition (SCADA) system as reference for a faulted input.
